完整的噴粉線設備六大組成部分主要包括：前處理設備、噴粉系統、烘烤爐、熱系統、電控系統、懸掛輸送鏈等。

　　前處理設備

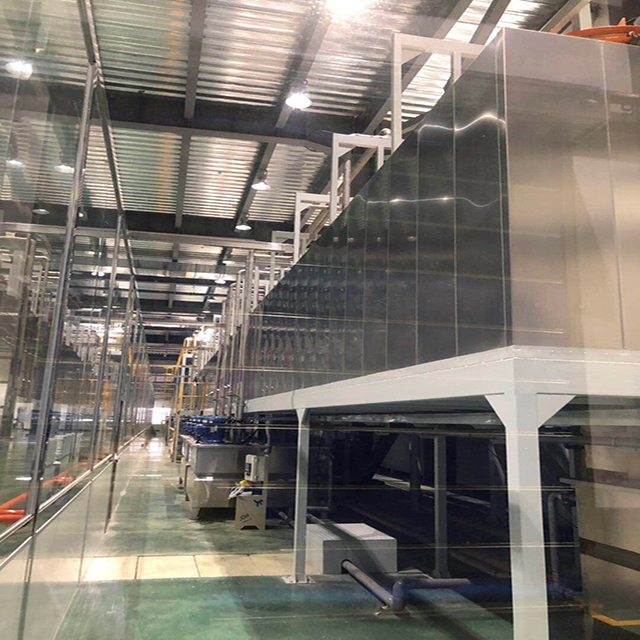

　　噴淋式多工位前處理機組是表面處理常用的設備，其原理是利用機械沖刷加速化學反應來完成除油、磷化、水洗等工藝過程。鋼件噴淋式前處理的典型工藝是：預脫脂、脫脂、水洗、水洗、表調、磷化、水洗、水洗、純水洗。前處理還可采用拋丸清理機，適用于結構簡單、銹蝕嚴重、無油或少油的鋼件。且無水質污染。

　　噴粉系統

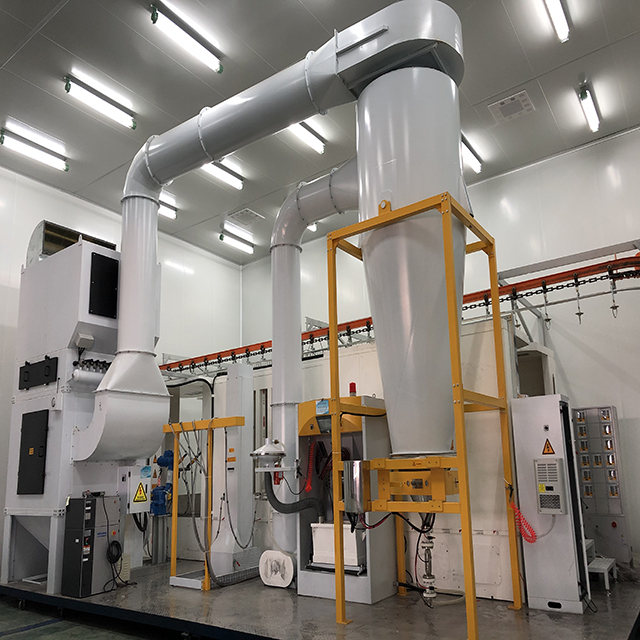

　　粉體噴涂中的小旋風+濾芯回收裝置是較先進，換色較快的粉末回收裝置。噴粉系統的關鍵部分建議選用進口產品，噴粉室、電動機械升降機等部件全部國產化。

　　烘烤爐

　　烘爐是涂裝生產線中的重要設備之一，它的溫度均勻性是保證涂層質量的重要指標。烘爐的加熱方式有：輻射、熱風循環及輻射+熱風循環等，根據生產綱領可分單室和通過式等，設備形式有直通式和橋式。熱風循環烘爐保溫性好、爐內溫度均勻、熱損失少，經測試，爐內溫差小于±3oC,達到先進國家同類產品的性能指標。
